暗箱 ドアタイプ(DSシリーズ) シンプルな構造で取扱い簡単

横開きで開閉するタイプの暗箱。
光学実験などに限らず、光に弱い試料の保管庫としても利用出来ます。

このような場合におすすめ
・暗箱内の装置を頻繁に操作したい
・試料の保管庫として使用したい

出荷時にはフォトンカウンティングレベルの検査を行い測定データを暗箱と合わせてお送りします。


特長

標準仕様

サイズ 全8種類
カスタムサイズでの製作可能
材質 アルミ(板厚2mm)
開き方 「右開き」または「左開き」 取手型
塗装 外部:レザートーン塗装 「アイボリー」または「黒半つや」
内部:つや消し塗装 黒色
重量 約4.0kg~6.1kg
標準付属 メクラパネル

※貫通孔に通すケーブル・線材は、外皮の色が黒色のものをご使用下さい。黒以外のものは光を透過しますので、暗箱での使用には適しておりません。

型番・図面


型番 全体外形(mm)
W1×D1×H1
内寸(mm)
W2×D2×H2
開口幅(mm)
W3×H3
重量
DS-A3226 324×260×213.2296×196×196248.5×148.5 約4.0kg
DS-A3231 324×310×263.2296×246×246248.5×198.5 約4.3kg
DS-A3726 374×260×213.2346×196×196298.5×148.5 約4.6kg
DS-A3731 374×310×263.2346×246×246298.5×198.5 約4.9kg
DS-A3736 374×360×313.2346×296×296298.5×248.5 約5.2kg
DS-A4231 424×310×263.2396×246×246348.5×198.5 約5.5kg
DS-A4236 424×360×313.2396×296×296348.5×248.5 約5.8kg
DS-A4241 424×410×363.2396×346×346348.5×298.5 約6.1kg

共通図面はこちら(31KB)

※全体外形:取手、ゴム足の寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です

【カスタムをご希望の場合】
内寸サイズで幅・奥行き・高さをご指定ください
(製作可能なサイズ範囲:幅・奥行き各1m以内、高さ0.7m以内)

価格・納期

型番 定価(税抜) 納期(目安)
DS-A3226
別途見積り ご発注より約8週間後に出荷
DS-A3231
DS-A3726
DS-A3731
DS-A3736
DS-A4231
DS-A4236
DS-A4241

※送料は価格に含まれています。
※価格は予告なく変更する場合がございます。予めご了承下さい。

オプション

本シリーズには以下のオプションが取付け可能です。

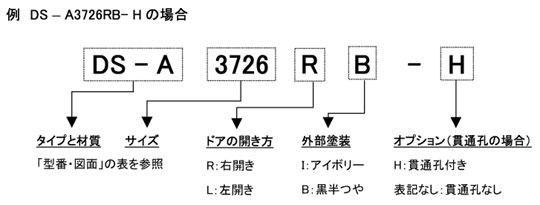

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷時の検査について

暗箱の出荷検査は、照度500lux以上の環境下で完全遮光であることを確認し、出荷しています。
(検査データ付き)
