暗箱 ドアタイプ(DMシリーズ) シンプルな構造で取扱い簡単

開きドアで開閉するタイプの暗箱。
ハンドル式なのでワンアクションで開閉が可能です。

サイズは全13種類。幅サイズを50mm単位で揃えています。

このような場合におすすめ
・暗箱内の装置を頻繁に操作したい
・高さ方向の設置スペースが限られている

出荷時にはフォトンカウンティングレベルの検査を行い測定データを暗箱と合わせてお送りします。


特長

標準仕様

サイズ 全13種類
カスタムサイズでの製作可能
材質 アルミ(板厚2mm)
開き方 「右開き」または「左開き」 取手型
塗装 外部:レザートーン塗装 「アイボリー」または「黒半つや」
内部:つや消し塗装 黒色
重量 7.0kg~10.6kg
標準付属 メクラパネル

※貫通孔に通すケーブル・線材は、外皮の色が黒色のものをご使用下さい。黒以外のものは光を透過しますので、暗箱での使用には適しておりません。

型番・図面

型番 全体外形(mm)
W1×D1×H1
内寸(mm)
W2×D2×H2
開口幅(mm)
W3×H3
重量
DM-A4542 453×423×306.4 446×346×296 330.5×220.5 約7.0kg
DM-A5042 503×423×306.4 496×346×296 380.5×220.5 約7.3kg
DM-A5047 503×473×356.4 496×396×346 380.5×270.5 約7.6kg
DM-A5542 553×423×306.4 546×346×296 430.5×220.5 約7.9kg
DM-A5547 553×473×356.4 546×396×346 430.5×270.5 約8.2kg
DM-A6047 603×473×356.4 596×396×346 480.5×270.5 約8.5kg
DM-A6052 603×523×406.4 596×446×396 480.5×320.5 約8.8kg
DM-A6057 603×573×456.4 596×496×446 480.5×370.5 約9.1kg
DM-A6547 653×473×356.4 646×396×346 530.5×270.5 約9.4kg
DM-A6552 653×523×406.4 646×446×396 530.5×320.5 約9.7kg
DM-A6557 653×573×456.4 646×496×446 530.5×370.5 約10.0kg
DM-A7052 703×523×406.4 696×446×396 580.5×320.5 約10.3kg
DM-A7057 703×573×456.4 696×496×446 580.5×370.5 約10.6kg

共通図面はこちら(33KB)

※全体外形:取手、ゴム足の寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です

【カスタムをご希望の場合】
内寸サイズで幅・奥行き・高さをご指定ください
(製作可能なサイズ範囲:幅・奥行き各1m以内、高さ0.7m以内)

価格・納期

型番 定価(税抜) 納期(目安)
DM-A4542
別途見積り ご発注より約8週間後に出荷
DM-A5042
DM-A5047
DM-A5542
DM-A5547
DM-A6047
DM-A6052
DM-A6057
DM-A6547
DM-A6552
DM-A6557
DM-A7052
DM-A7057

※送料は価格に含まれています。
※価格は予告なく変更する場合がございます。予めご了承下さい。

オプション

本シリーズには以下のオプションが取付け可能です。

アルミ光学ベンチ/ブレッドボード

>>詳細はこちら

インターロック

>>詳細はこちら

高圧遮断ユニット

>>詳細はこちら

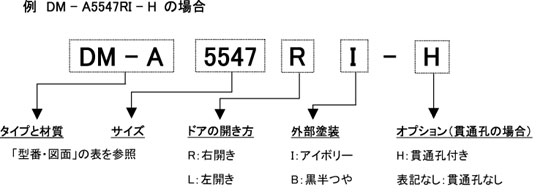

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷時の検査について

暗箱の出荷検査は、照度500lux以上の環境下で完全遮光であることを確認し、出荷しています。
(検査データ付き)
